彈簧鋼絲的標準及用途(四)

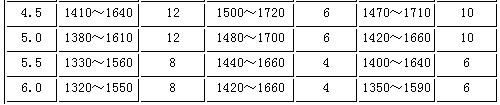

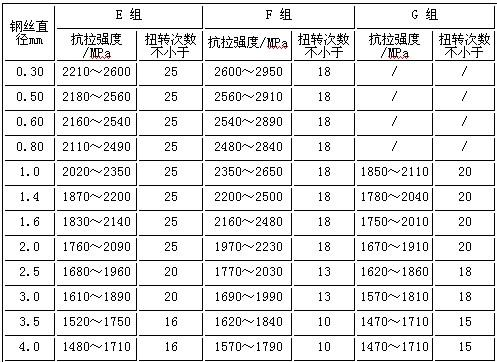

表5?GB/T4358-1995?重要用途碳素彈簧鋼絲

?????

?????

　　 說明:①Φ＜4.0mm的鋼絲在等于鋼絲直徑的芯棒上、Φ≥4.0mm鋼絲在2倍鋼絲直徑的芯棒上纏繞5圈，不得有裂紋或折斷。
　　　 ②Φ＞1.0mm鋼絲進行彎曲試驗，試樣沿R圓弧向不同方向彎曲900，彎曲處不得有裂紋或折斷，Φ≤4.0mm，R=5mm；Φ＞4.0mm，R=10mm。
　　　 ③G組鋼絲脫碳層≤1.0d%。
　　 (4)GJB1497-92 ?《特殊用途碳素彈簧鋼絲規(guī)范》
　　在某些特定場合，需要彈簧具有超出常規(guī)要求的彈力，如槍械彈簧，為便于攜帶和使用，彈簧所占的空間很小，彈力要足夠大，必須選用抗拉強度特高，韌性較好的鋼絲來制作彈簧,《特殊用途碳素彈簧鋼絲》就適應這種需要的標準。

　　該標準規(guī)定鋼絲分甲、乙、丙3組供貨。丙組適應于較高應力彈簧，乙組適應于高應力彈簧，甲組適用于超高應力彈簧。標準推薦鋼絲采用T9A，T10A和T8MnA制造。實際上鋼絲抗拉強度隨碳含量增高而上升，扭轉(zhuǎn)性能（韌性指標）隨碳含量上升而下降，綜合考慮，遼寧特殊鋼集團大連三大鋼絲公司選用加稀土的T9A鋼絲生產(chǎn)甲、乙、丙組鋼絲。成品鋼絲考核抗拉強度、扭轉(zhuǎn)、扭轉(zhuǎn)斷口、纏繞、抗拉強度均勻性和尺寸均勻性六項性能指標，常見規(guī)格的力學性能如表6。
　　 應該指出鋼絲的超高抗拉強度是以犧牲部分塑性和疲勞壽命換來的，只適用于制作形狀簡單，對疲勞壽命要求不很高的彈簧，該標準不宜推廣使用。
　　表6 ?GJB?1497-92?特殊用途碳素彈簧鋼絲規(guī)范
